| Servo driver คือวงจรที่เพิ่มแรงขับให้กับ Servo เพื่อที่สามารถนำไปใช้กับงานที่ต้องการแรงบิดสูง | |||||||
| -สามารถควบคุม ทิศทางการหมุน ด้วยภาครับวิทยุ RC หรือไมโครคอนโทรลเลอร์ ที่มีเอาต์พุตแบบ PWM ได้ | |||||||
![]() |
|||||||
Servo
ที่ใช้บังคับเลี้ยวของจักรยานไฟฟ้า |
|||||||
| 1). ถอดวงจรควบคุมเดิมออก โดยนำแผ่นควบคุม และ ความต้านท้าน ที่ใช้ควบคุม ตำแหน่งออกมาด้วย | |||||||
![]() |
|||||||
รูปภายในของ
Servo |
|||||||
![]() |
|||||||
แผ่นควบคุม
Servo |
|||||||
| 2). การต่อแผ่นควบคุมเดิมเข้ากับ Servo Driver | |||||||
![]() |
|||||||

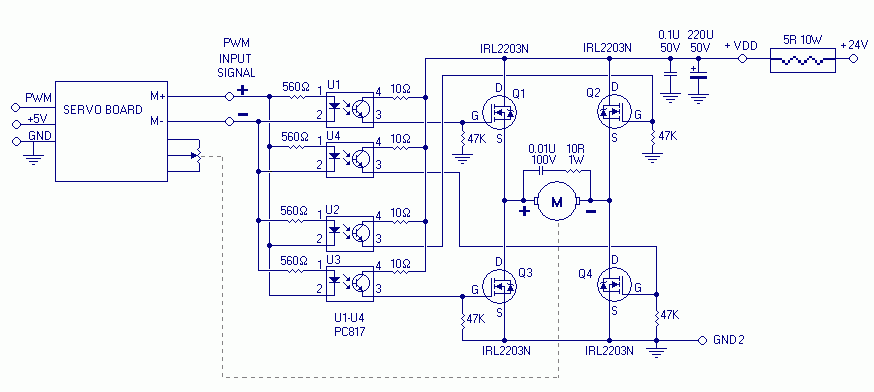

วงจร
Servo Driver มอเตอร์ขนาด 24 V |
|||||||
| มอเตอร์ที่ใช้ | |||||||
![]() |
|||||||
มอเตอร์-เกียร์ที่ใช้ขนาด
24V |
|||||||
![]() |
|||||||
ต่อแกนมาจากแกนมอเตอร์ |
|||||||
![]() |
|||||||
ความต้านท้าน
ที่ใช้ควบคุม ตำแหน่ง (VR) เข้ากับแผ่นยึด VR ตัวนี้เป็นตัวที่ถอดออกมาจาก Servo |
|||||||
![]() |
|||||||
![]() |
|||||||
เฟืองที่ใช้ยึดติดกับแกน
VR |
|||||||
![]() |
|||||||
ประกอบแผ่นยึด
ความต้านทานปรับค่าได้ และเฟือง |
|||||||
![]() |
|||||||
รูปด้านข้าง |
|||||||
| 3). การปรับแต่ง | |||||||
| - ยกเฟืองขบให้ลอยไว้ก่อน
(เฟืองขาว) - ปรับเฟืองที่ต่อกับ VR ไว้ที่ต่ำแหน่งกลางๆ - ป้อนไฟให้วงจรขับ 12 V ก่อนยังไม่ต้องถึง 24 V เดี๋ยวหมุนผิดด้านจะทำให้เฟืองและ VR พัง - ป้อนสัญญาณ PWM ทดสอบ เมื่อมอเตอร์เริ่มหมุน ถ้าต่อถูกเฟืองทั้งสอง จะหมุนตรงกันข้าม ถ้าผิดให้กลับสายมอเตอร์ - ลองใช้มือหมุนเฟืองสีเขียวช้าๆจนหยุด แล้วค่อยกดเฟืองสีขาวลงไปให้ขบกัน - ลองปรับขนาดของสัญญาณ PWM ตั้งแต่ 1ms-2ms จะเห็นว่ามอเตอร์จะหมุนไปทางซ้ายและขวาตามลำดับ |
|||||||
![]() |
|||||||
เรียบร้อยแล้วประกบแผ่นยึดด้านบน |
|||||||
ศมิทธิ์
เอมสมบัติ |
|||||||
|
