การ
ควบคุมอุปกรณ์ไฟฟ้า ผ่านสาย AC-Line ด้วยมาตรฐาน X10
 |
 |
 |
 |
การใช้งาน

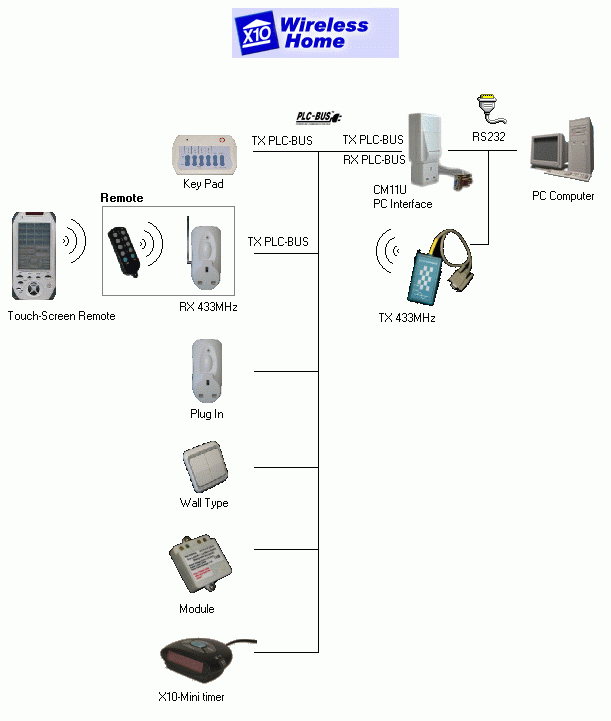

X-10 Home/office Automation
- X-10 เป็นรูปแบบ การส่งข้อมูลบนสาย AC-Line (Power Line Carrier (P.L.C.) transmission) ซึ่งได้ถูกคิดขึ้นมาโดย Sears Home Control System และ the Radio Shack ในปี 1978 โดยใช้ชื่อว่า X-10 ซึ่งต่อมาสินค้าประเภท Remote control และ Home Automation ที่ใช้มาตรฐาน X-10 นี้ ได้แพร่หลายไปทั่วโลกเนื่องจาก มีลักษณะการใช้งานเป็น แบบ plug-in คือซื้อไปแล้วใช้งานได้ทันทีไม่ต้องมีการติดตั้งหรือเดินสาย และสามารถซื้อโมดูลที่มีความสามารถอื่นๆ มาเพิ่มเติมได้ทีหลัง
- และเนื่องจากมีผู้ผลิตในต่างประเทศหลายรายที่ใช้มาตรฐาน X-10 หากอุปกรณ์ชำรุด หรือสูญหาย ก็สามารถหาซื้อ ทดแทนได้ง่าย โดยอุปกรณ์ของทุกบริษัทที่ใช้มาตรฐานนี้ สามารถใช้ร่วมกันได้ เพียงแต่ตั้งแอดเดรสให้ตรงกันเท่านั้น
| ทฤษฎี | ||
|
 |
|

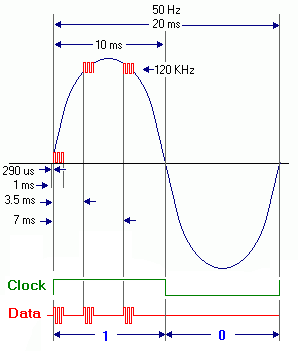

รูปที่
1 การส่งข้อมูลบน AC-Line ของ X-10 PRO ที่ความถี่ 50 Hz |
||
- เมื่อเป็น Block ข้อมูลระบุแอดเดรส Key Code จะหมายถึง Number Code
- เมื่อเป็น
Block ข้อมูลระบุฟังก์ชัน Key Code จะหมายถึง
Function Code
Start code เป็นข้อมูลไบนารี 4 บิทคือ 1110
- Block ข้อมูลระบุแอดเดรส ประกอบด้วย (Start code ,House code ,Number code) (ส่ง 2 ครั้งติดกัน)
- ช่องว่าง (GAP) คือข้อมูล 000000 (เว้นว่างอย่างน้อย 3 ไซเคิ้ล)
- Block ข้อมูลระบุฟังก์ชั่น ประกอบด้วย (Start code ,House code ,Function code) (ส่ง 2 ครั้งติดกัน)
ชุดคำสั่งระบุแอดเดรสและฟังก์ชัน
| House |
House
Codes |
|||
|
Addresses |
H1 |
H2 |
H4 |
H8 |
|
A |
0 |
1 |
1 |
0 |
|
B |
1 |
1 |
1 |
0 |
|
C |
0 |
0 |
1 |
0 |
|
D |
1 |
0 |
1 |
0 |
|
E |
0 |
0 |
0 |
1 |
|
F |
1 |
0 |
0 |
1 |
|
G |
0 |
1 |
0 |
1 |
|
H |
1 |
1 |
0 |
1 |
|
I |
0 |
1 |
1 |
1 |
|
J |
1 |
1 |
1 |
1 |
|
K |
0 |
0 |
1 |
1 |
|
L |
1 |
0 |
1 |
1 |
|
M |
0 |
0 |
0 |
0 |
|
N |
1 |
0 |
0 |
0 |
|
O |
0 |
1 |
0 |
0 |
|
P |
1 |
1 |
0 |
0 |
ตารางที่1
House code
| Unit address |
Key Codes |
|||||
Number
Code |
||||||
| D1 |
D2 |
D4 |
D8 |
D16 |
||
| 1 |
0 |
1 |
1 |
0 |
0 |
|
| 2 |
1 |
1 |
1 |
0 |
0 |
|
| 3 |
0 |
0 |
1 |
0 |
0 |
|
| 4 |
1 |
0 |
1 |
0 |
0 |
|
| 5 |
0 |
0 |
0 |
1 |
0 |
|
| 6 |
1 |
0 |
0 |
1 |
0 |
|
| 7 |
0 |
1 |
0 |
1 |
0 |
|
| 8 |
1 |
1 |
0 |
1 |
0 |
|
| 9 |
0 |
1 |
1 |
1 |
0 |
|
| 10 |
1 |
1 |
1 |
1 |
0 |
|
| 11 |
0 |
0 |
1 |
1 |
0 |
|
| 12 |
1 |
0 |
1 |
1 |
0 |
|
| 13 |
0 |
0 |
0 |
0 |
0 |
|
| 14 |
1 |
0 |
0 |
0 |
0 |
|
| 15 |
0 |
1 |
0 |
0 |
0 |
|
| 16 |
1 |
1 |
0 |
0 |
0 |
|
|
|
Function
Code |
|||||
| All Units Off |
0 |
0 |
0 |
0 |
1 |
|
| All Units On |
0 |
0 |
0 |
1 |
1 |
|
| On |
0 |
0 |
1 |
0 |
1 |
|
| Off |
0 |
0 |
1 |
1 |
1 |
|
| Dim |
0 |
1 |
0 |
0 |
1 |
|
| Bright |
0 |
1 |
0 |
1 |
1 |
|
| All Lights Off |
0 |
1 |
1 |
0 |
1 |
|
| Extended Code |
0 |
1 |
1 |
1 |
1 |
|
| Hail Request |
1 |
0 |
0 |
0 |
1 |
|
| Hail Acknowledge |
1 |
0 |
0 |
1 |
1 |
|
| Pre-set Dim |
1 |
0 |
1 |
X |
1 |
|
| Extended Code |
1 |
1 |
0 |
0 |
1 |
|
| (Analog) |
||||||
| Status = On |
1 |
1 |
0 |
1 |
1 |
|
| Status = Off |
1 |
1 |
1 |
0 |
1 |
|
| Status Request |
1 |
1 |
1 |
1 |
1 |
|

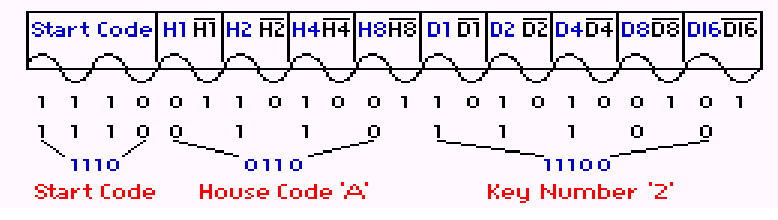

- หลังจากที่ส่ง Start Code ไปแล้วนั้น ส่วนของ Key Code (Number code และ Function code) จะต้องส่งแบบ บิทแล้วตามด้วย compliment (ส่วนกลับ) ของบิทนั้น
- เช่น House code A = 0110 compliment = 1001 และ Number Code 2 =11100 มี compliment = 00011
- ดังนั้นการส่งข้อมูลแอดเดรสของ A2 จะเป็น 1110 + 01101001 + 1010100101
การส่งข้อมูลแบบบิทแล้วตามด้วย
compliment ของบิทนั้น (ไม่รวม Start Code)

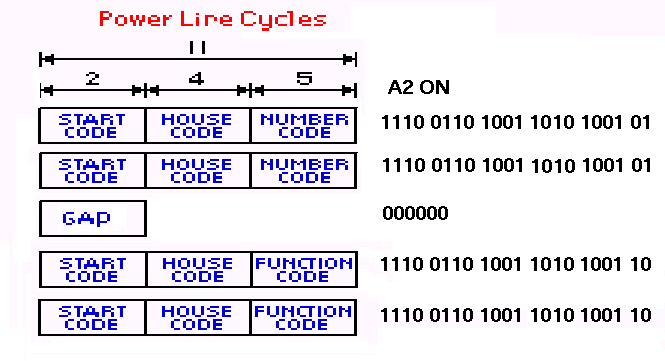

- ตัวอย่างต้องการส่งข้อมูล House code =A ,Number code =2 ,Function code = ON
- การส่งชุดคำสั่งนี้คือ
A2 ON
1110 0110 1001 1010 1001 01 1110 0110 1001 1010 1001 01 000000 1110 0110 1001 0101 1001 10 1110 0110 1001 0101 1001 10
- ชุดคำสั่งระบุฟังก์ชั่น จะตามด้วย House code ,Function code โดยสามารถส่งติดต่อกันไปเรื่อยๆ โดยไม่ต้องมี Gap
- แต่ถ้าเป็น Function Code ที่ต่างกันจะต้องเว้นด้วย Gap
dim
1110 0110 1001 0110 0101 10
1110 0110 1001 0110 0101 10 1110 0110 1001 0110 0101 10 1110 0110 1001 0110 0101 10 ...
