LED 7 SEGMENT






ตัวเลข LED 7 ส่วนแบบ 2 หลัก





ต่ำแหน่งของขา (Pin layout)
วงจรภายในของ 7 segment แบบ Common Anode 2 หลัก

เมื่อมองจากด้านบน (Top View)

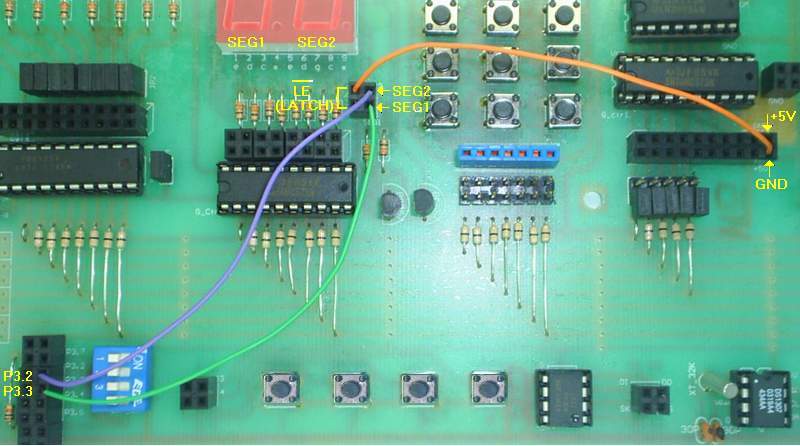

ต่ำแหน่งและจุดต่อสาย บนบอร์ดทดลอง

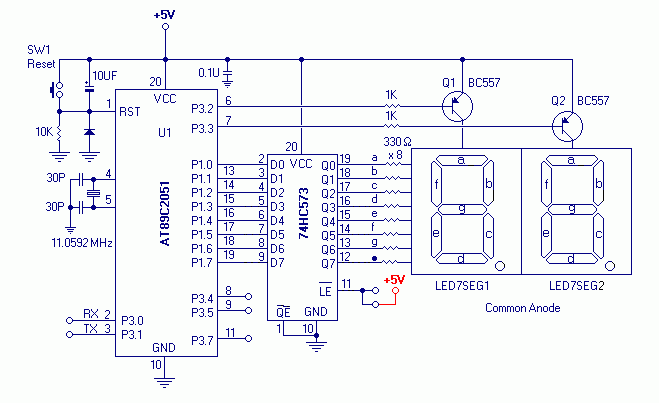

รูปวงจรของบอร์ดทดลอง


  - ผลการทดลอง การแสดงผล 7 segment แบบตัวเลขคู่อย่างง่าย คือจะแสดงผลเหมือนกันทั้ง 2 หลัก
  โดยจะนับ 0-9 เมื่อครบแล้วจะวนกลับไปเรื่อยๆ


  • จากวงจรบนบอร์ดทดลองจะเป็น 7 Segment แบบ Common Cathode 2 หลัก โดยมี IC เบอร์ 74HC573 เป็นตัวขับ กระแส ในส่วนของข้อมูล (data) ที่จะใช้แสดงผล 7 Segment กำนดให้ขา QE (Output Enable) เป็น "0" ส่วนขา LE (Latch Enable) ต้องต่อไว้กับ +5V ด้วย เพื่อให้ข้อมูล สามารถส่งผ่าน มายัง 7 Segment ได้ตลอดเวลา  และใช้ทรานซิสเตอร์แบบ PNP เบอร์ BC557 เป็นตัวขับ Common Segment ของแต่ละหลัก


  • P1.0-P1.7 จะเป็นข้อมูลการแสดงผล เมื่อต้องการให้ส่วนใดติดก็กำหนดให้บิทนั้นเป็น "0"
  • P3.3 และ P3.2 เป็นส่วนควบคุม segment1 และ segment2 ตามลำดับ หากต้องการ ให้หลักใดแสดงผล ก็ให้ หลักนั้นเป็นโลจิก "0"





การต่อสายบนบอร์ดทดลอง



- ต่อ P3.3 กับ SEG1 ,P3.2 กับ SEG2 ,และ LE ต่อเข้ากับ +5V

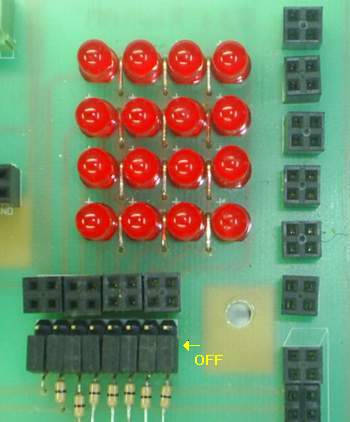

OFF MATRIX LED JUMPER


  - เพื่อไม่ให้ MATRIX LED รบกวนการทำงานของ 7 Segment ให้ถอด Jumper แล้วเสียบไว้ขาเดียว (ป้องกันไม่ให้ Jumper หาย) เป็นการ OFF Jumper

  การสร้างตารางเพื่อแสดงผล 7 segment

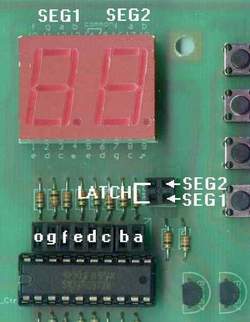

ต่ำแหน่งและชื่อเรียกของแต่ละ segment



- เมื่อต้องการให้ส่วนใดติดก็กำหนดให้บิทนั้นเป็น "0" (Active Low ) โดยเรียงลำดับจาก D7-D0 เมื่อเทียบกับ dot,g,f,e,d,c,b,a



digit
D7-D0
 HEX

11000000
 C0H

11111001
 F9H

10100100
 A4H

10110000
 B0H

10011001
 99H

10010010
 92H

10000010
 82H

11111000
 F8H

10000000
 80H

10010000
 90H

01111111
 7FH



ตารางที่ 1ตารางของข้อมูลตัวเลข 7 ส่วน


  ดังนั้นเราจะได้ตารางเพื่อแสดงผล 7 Segment แบบ Active Low 0-9 เป็น


SEGTBL:	DB	0C0H,0F9H,0A4H,0B0H,99H
		DB	92H,82H,0F8H,80H,90H

  - ส่วนจุดทศนิยมหากต้องการให้ติดก็นำข้อมูลของหลักนั้นไป AND กับ 011111111

  ตัวอย่าง การแสดงผล 7 segment แบบตัวเลขคู่อย่างง่าย โดยใช้ Look up Table คล้ายกัย EXAM3
  แต่จะให้ P3.2,P3.3 เป็น "0" ทั้งคู่เพื่อให้แสดงผลทั้ง 2 หลัก


  EXAM6

;EXAM6 .ASM
;SIMPLE TEST 7 SEGMENT 2 DIGIT

	ORG	00H

;Set Common LED ON
	CLR	P3.2		;SEGMENT 2 ON
	CLR	P3.3		;SEGMENT 1 ON

MAIN:	MOV	R5,#10		;LOAD COUNT OFF BYTE
	MOV	DPTR,#SEGTBL	;LOAD TABLE POINTER
LOOP:	CLR	A
	MOVC	A,@A+DPTR
	MOV	P1,A
	LCALL	DELAY
	INC	DPTR		;INC POINTER
	DJNZ	R5,LOOP		;DEC COUNTER R3


	SJMP	MAIN


DELAY: 	MOV    R2,#8		;wait 0.8 sec
	LCALL  DTSEC		;call delay in 1/10 second input in R2
	RET

; ********** DTSEC SUB **********
; DELAY	1/10 SECOND
; IN  =	R2
; REG =	R2,R3,R4

DTSEC:	MOV	R3,#179
DTSEC1:	MOV	R4,#0
DTSEC2:	DJNZ	R4,DTSEC2
	NOP
	NOP
	DJNZ	R3,DTSEC1
	DJNZ	R2,DTSEC
	RET


SEGTBL:	DB	0C0H,0F9H,0A4H,0B0H,99H
	DB	92H,82H,0F8H,80H,90H
	END


DOWNLOAD
