ICD2
TextTools

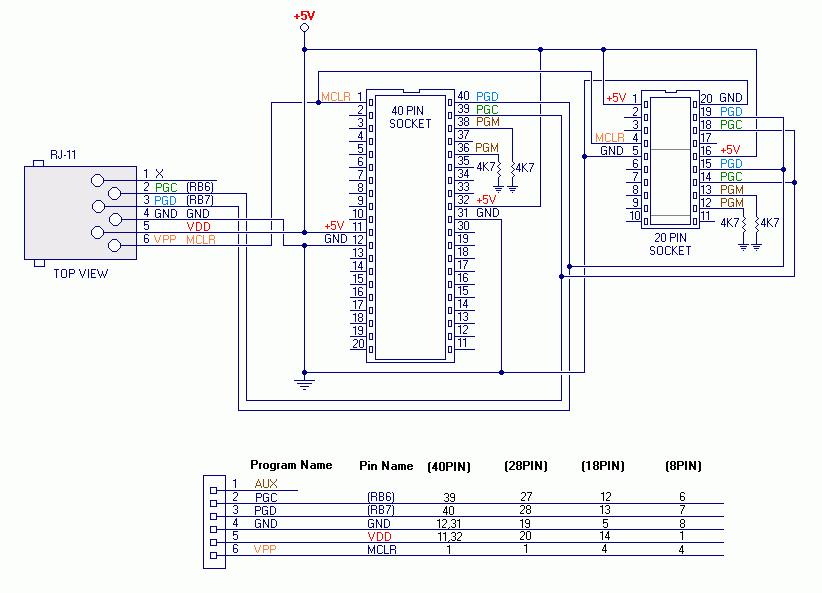

วงจรของ ICD2
TextTools
SOCKET 40 PIN |
SOCKET 20 PIN |
||||||
 |
 |
 |
 |
||||
40 pin |
28 pin |
18 pin |
8 pin |
||||
ใช้ 28-40 pin |
ใช้ 8-20 pin |
||||||

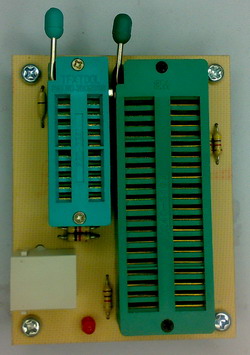

รูป Board ที่ประกอบเสร็จแล้ว
Download

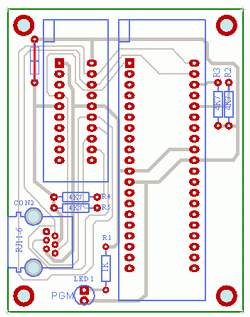

PCB Protel99SE
TEXTTOOLS.pdfTEXTTOOLS.pdf
(Negative)
|
|||
 |
