วิธีการทำ
PCB โดยใช้แผ่นใส
- นำลายวงจรพิมพ์ พิมพ์ลงบนกระดาษแล้วนำไปถ่ายเอกสาร ลงบนแผ่นใสที่สามารถถ่ายเอกสารได้
- หรือ พิมพ์วงจรด้วยเลเซอร์พริ้นเตอร์
- โดยให้เลือก
Option show hold และเลือก Keepout layer ด้วยจะได้เห็นขนาดและรูของแผ่น
PCB

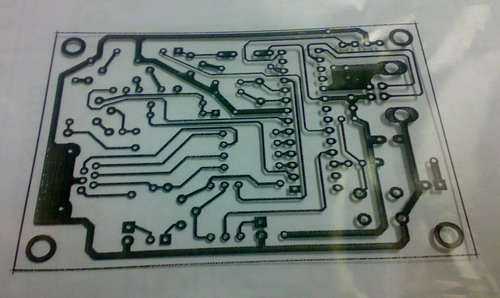

แผ่นใสที่พิมพ์ลายวงจรแล้ว
 |
 |

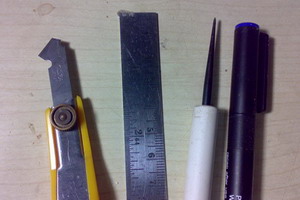

| Cutter ไว้ตัด PCB (ขูด) | แผ่นพลาสติค เจาะรูตามขนาด ไว้ช่วยเขียนหมึกซ่อม |
| ไม้บรรทัดโลหะ (Cutter จะได้ไม่กัดไม้บรรทัดแว่ง) | ลายปริ้นที่ขาด |
| เหล็กปลายแหลม ไว้ตกแต่งลายปริ้น | |
| ปากกาเขียนแผ่นใส หรือ ปากาเขียน CD | |
วัดขนาด
PCB ที่ต้องการตัด แล้วใช้ปากกขีดเส้นตามขนาดลงบนแผ่น PCB
 |
 |
 |
| ขูดด้านบนให้เป็นรอย | อาศัยจากรอยขูดเดิม บากรอยด้านข้าง | ผลิกมาขูดอีกด้าน โดยอาศัยรอยบาก ด้านข้าง เป็นแนวขูด |
| ในแนวเดียวกัน ทั้ง 2 ด้าน | ||
 |
 |
|
| ใช้ทาบกับขอบโต๊ะให้ตรงตามแนว | ออกแรงกดเล็กน้อย | |
| แผ่น PCB จะหักตามแนวขูด |
 |
 |
 |
| นำมาขัดขอบให้เรียบด้วยกระดาษทราย | ใช้กระดาษทรายลบขอบสันด้านข้างด้วย | นำมาขัดด้วย ใยขัด ให้สะอาด |
| ไม่เช่นนั้นจะทำให้แผ่นใสไม่แนบ | แล้วนำไปล้างด้วยนำยาล้างจาน | |
| กับแผ่นทองแดง | แล้วเช็ดให้แห้ง |
- ล้างมือให้สะอาด
แล้วเช็ดให้แห้ง พยายามอย่าให้มือถูกแผ่นทองแดงอีกเพราะจะทำให้ กรดกัดไม่ออก
เมื่อมีน้ำมันจากมือ ไปถูกแผ่นทองแดง
ปกติแล้ว กรดที่ใช ้สามารถใช้ได้หลายครั้ง แต่ถ้าแผ่น PCB ไม่สะอาดหรือมีน้ำมันจากมือไปติด นานๆไป กรดจะเป็นฝ้า หากฝ้ามาติด แผ่นทองแดง จะทำให้กรดไม่กัดบริเวณนั้น จะต้องใช้ผ้ากรองน้ำกรดให้ฝ้าเหล่านั้นหมดไปก่อน - นำแผ่น PCB ติดด้วยเทปกาว 2 หน้าชนิดบาง แล้วนำไปติดบนแผ่นไม้
 |
 |
 |
| นำแผ่นใสมาทาบให้ตรง | นำผ้าดิบมาวางทับอีกทีหนึง | ทิ้งไว้ให้เย็น |
| แล้วติดขอบทั้ง 4 ด้านด้วยเทปกาวใส | แล้วนำเตารีด มารีด | หรือ นำผ้าชุบน้ำมาดๆ มาเช็ดเพื่อให้เย็นเร็วขึ้น |
| ออกแรงกดเล็กน้อย แล้วรีดไปมาให้ทั่ว | หรือ นำไปเป่าด้วยพัดลม | |
| เมื่อลอกออก จะเห็นว่าลายจะหลุดติดอยู่บนแผ่นทองแดง | ||
 |
 |
 |
| นำปากาเขียนแผ่นใส เติมส่วนที่ขาด | หากปากาแห้งให้ นำไปเขียนลงบนกระดาษ | หากหมึกเลอะปล่อยให้แห้ง แล้วใช้เหล็ก ปลายแหลมขูดออก |
| เวลาเขียนต้องยกปากาไว้นิดๆ หมึกจะไหลดี | โดยออกแรงกดเล็กน้อย | หรือรูเล็กๆ ถูกหมึกระบายเต็มจนไม่เห็นรู |
| แล้วหมุนไปหมุนมา จนหมึกเริ่มไหลดี | ให้ระบายให้เต็มไปเลย แล้วใช้เหล็ก ปลายแหลม จุดไว้ | |
| เวลาเจาะจะได้ง่าย |
 |
 |
 |
| นำกาวร้อนมาลนไฟ | นำมาป้ายไว้ที่แผ่ยึด | แล้วติดแผ่น PCB |
 |
 |
 |

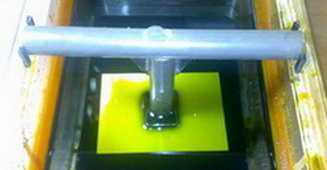

| นำไปกัดกรด | ตรวจสอบดูว่าตรงไหนกรดไม่กัด | เมื่อกรดกัดแผ่นทองแดงส่วนที่ไม่ต้องการ |
| สังเกตุจากสีจะอ่อนกว่า | หมดแล้ว นำไปล้างน้ำแล้ว ขัดด้วยใยขัด | |
| นำพูกัน ขนอ่อน ถูบริเวณที่กรดไม่กัดให้ทั่ว | จนสะอาดแล้วเช็ดให้แห้ง | |
ระยะเวลาที่กัด อย่าทิ้งไว้นา้นเกิน 20 นาที เพราะจะทำให้กรดกัดด้านข้าง ของทองแดง ทำให้เส้นเล็กๆ ขาดได้
 |
||
| นำมาเคลือบด้วย Clear Lacquer | ||
| เพื่อป้องกันทองแดงไม่ให้หมอง | ||
- หากต้องการพิมพ์ด้านอุปกรณ์ ให้พิมพ์ด้านอุปกรณ์บนแผ่นใส โดยกลับด้าน (Mirror)
- โดยใช้สว่านเจาะรู

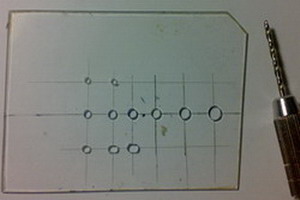

4 รูใกล้ๆมุมแต่ละด้าน เพื่อใช้เป็นจุดอ้างอิง เวลานำแผ่นใสมาทาบ
(อย่าเพิ่งเจาะหมด เพราะรอยเจาะจะนูน เวลารีดจะไม่ติด) - นำแผ่นใสมาทาบโดยโดยให้รูทั้ง 4 รูอ้่างอิงตรงกัน
- แล้วทำขั้นตอนเดียวกันกับการทำลาย PCB
 |
 |
|
| นำมาเจาะรูตามขนาด | เริ่มประกอบอุปกรณ์ตัวเตี้ยๆก่อน |
 |
